cnc erősítés cölöp acél rács ketrec hegesztés gép

CNC hegesztett acél rudacskás hegesztési gép

termékleírás

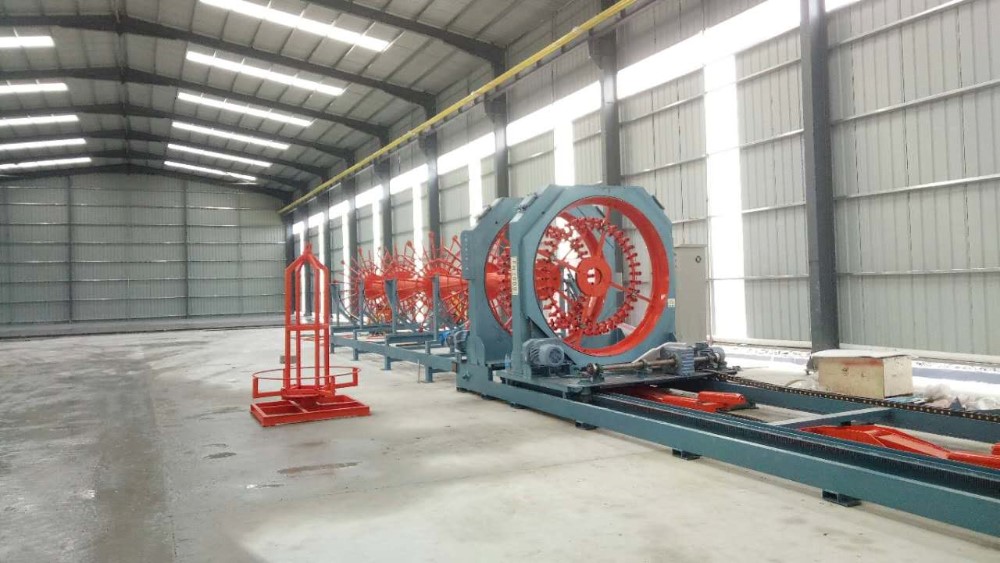

CNC megerősítő halom Acél Rebar Cage hegesztési gép
CNC-rúd Ketreckészítő gép automatikusan az anyagra vonatkozó pontokat vár; A rögzített lemezkatéteren keresztül a mobil lemezcsatornába mesterséges állványtámasz és az elektromos szerszámok áthaladnak a mobil merevlemez-katéterre rögzített fő megerősítés, a főerősítő hegesztése után tekercsek; Ezután indítsa el a normál hegesztést, a rögzített lemezt és a szinkron forgástáblát és a mozgólemezt az előre beállított sebességnek megfelelően (a gyaloglás sebessége a munkavállalók szakértelme szerint beállítható), egyszerre hegesztés, a kész acél megerősítő ketrec.

Berendezésmodell
FH1500
FH2000
FH2500
A halom átmérője (mm)
600--1500
800--2000
1000--2500
A hüvely szabványos hossza (m) más hosszúságú, megerősíthető, ügyfelek igényeinek megfelelően
12 18 22 27
12 18 22 27
12 18 22 27
Ketrec súlya (kg)
4500
6000
8000
A fő megerősítési átmérő (mm)
Φ12 - Φ40
Φ12 - Φ40
Φ12 - Φ40
A tárcsa átmérője (mm)
Φ6 - Φ16
Φ6 - Φ16
Φ6 - Φ16
Spiráloszlop (mm)
50--400
50--400
50--400
A hegesztési mód
Szén-dioxid-védő hegesztés
Szén-dioxid-védő hegesztés
Szén-dioxid-védő hegesztés
Hidraulikus állomás paraméterei (Mp)
8
8
8
A tápfeszültség paraméterei
380v 50hz
380v 50hz
380v 50hz
Teljesítmény (kW)
13, a legerősebb gyártási teljesítmény 10
23, a legerősebb termelési teljesítmény 18
29, a legerősebb termelési teljesítmény a 23

Főbb jellemzői

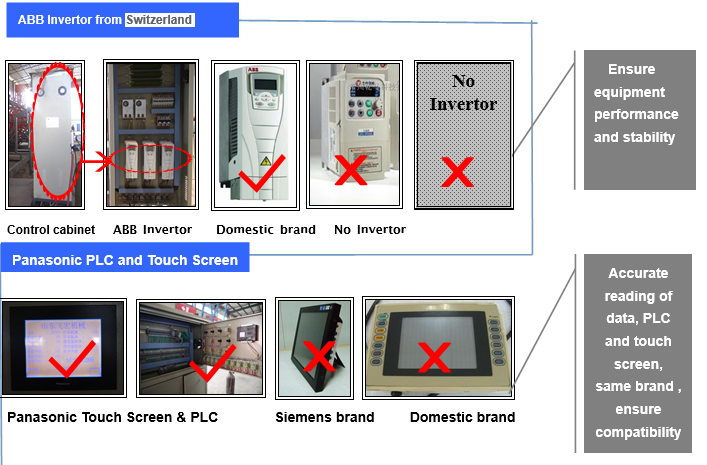

1.Kontroló rendszer: adpot Import ABB invertor és Panasonic PLC és érintőképernyős elektronikus vezérlőelemek a berendezés stabil működésének biztosításához.
2. Könnyen kezelhető, felhasználóbarát, három személy dolgozhat.
3. Cage átmérő hiba vezérlés pontosság, a vonal tálca térköz hiba kicsi, 1 cm-en belül szabályozható; egy méteres tekercsek közötti távolsághiba 5 mm-en belül szabályozható.
4. Kettős hosszúságú rúd kettős spirálhuzalokkal, kiváló minőségű rácsos ketrecekkel.
5. Kiváló kivitelezés és szigorú minőségellenőrzés, nagy pontosság, kopásállóság, könnyű karbantartás és hosszú élettartam.
6. A teljes gép súlya 1/3-szor nagyobb, mint az iparágban alkalmazott hasonló berendezés.
7. A hidraulikus rendszert kifejezetten arra tervezték, hogy a világon jelenleg használatos, hidraulikus komponenst alkalmazza, amely tartós és nagyfokú felcserélhetőséggel rendelkezik. Automatikusabb hidraulikus előtoló görgők segítségével megakadályozza az acél ketrec deformációját saját tömegének köszönhetően.
8.Elérhető automatikus adagoló eszköz, könnyen kezelhető és a hatékonyság növelése.

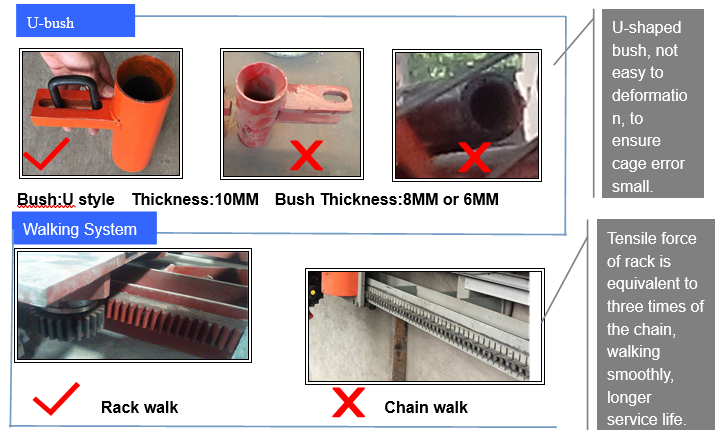

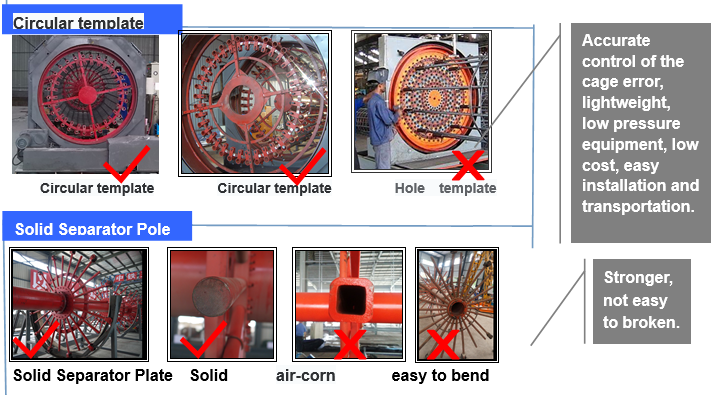

9. Sablon a sablongyűrűvel és U stílus katéter kombinációval gyorsan cserélhető és átalakítható a fő acélhuzal vezetékeinek mennyiségével.
10. Kiegészítők felszereléséhez ívhajlító gép és CO2 árnyékolt ívhegesztés.

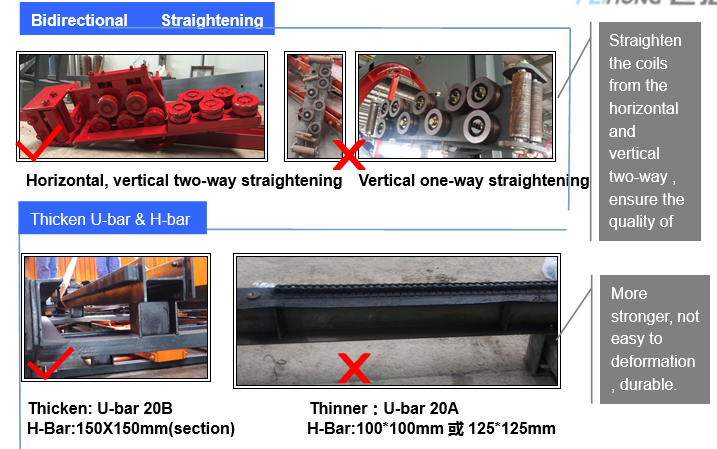

11. A BI irányú egyengető kar nagy szilárdságú ötvözetből készült anyagból készül, nagy szilárdsággal, kopásgátlóval és javítja a kopó alkatrészek élettartamát, a tekercsek vízszintes / függőleges kétirányú beállítását biztosítaná a rudatartó minőségét.

Gyors részletek

Típus: Egyéb
Származási hely: Shandong, Kína (Mainland)
Márka neve: JIAXIN
Modellszám: FH1500 FH2000 FH2200 FH2500
Feszültség: 380V 50HZ 3Fázis
Áram: 40A
Névleges teljesítmény: 23kw
Névleges üzemciklus: 60%
Méretek: 26MX6MX2M
Súly: 18000kgs
Használat: Hegesztőgép
Vizsga: ISO9001
Név: CNC hegesztett acél rúdacél hegesztési gép
Garancia: egy év
Ketrec átmérő: 600mm-2000mm
A ketrec hossza: 2000-18000 mm
Szín: narancssárga, kék, szürke .....
Tekercsek átmérője: 5 ~ 16 mm
Vonali átmérő: 12 ~ 40mm
Működési hőmérséklet: 0 ~ 40 ℃
Hidraulikus rendszer: 10Mp
Hegesztés: CO2 árnyékolt ívhegesztés
Vevőszolgálat Szolgáltatást nyújt: Mérnökök a szervizgép számára
